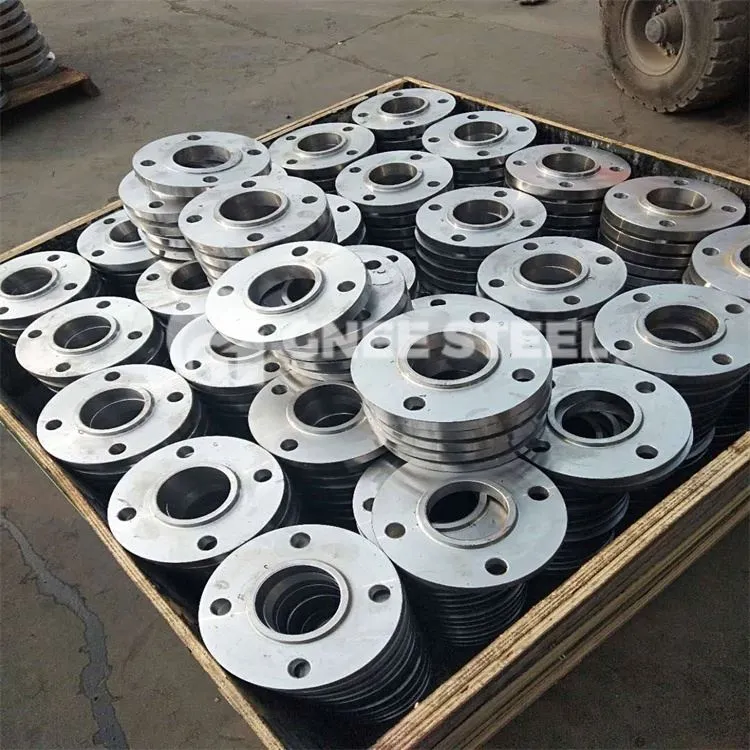

Flansche aus Kohlenstoffstahl
Im Rohrleitungsbau werden Flansche hauptsächlich zur Verbindung von Rohrleitungen eingesetzt. In der Rohrleitung, die angeschlossen werden muss, installieren Sie auf verschiedene Weise ein Stück Flansch. Bei Niederdruckleitungen können Seidenverbindungsflansche verwendet werden, bei mehr als 4 kg Druck können Schweißflansche verwendet werden. Die Dichtung wird zwischen die beiden Flanschstücke eingefügt und dann fest verschraubt. Flansche für unterschiedliche Drücke haben unterschiedliche Dicken und verwenden unterschiedliche Schrauben.
| Standards | ANSI, JIS, DIN, EN1092-1, UNI, BS4504, SABS1123, AS2129, GOST-12820 |
| Abmessungen | ANSI B 16.5, BS 1560. BS 10, IS 6392, B-2.1 NPT, API, DIN, JIS. MSS SP 44 |
| Material | ASTM A105, ASME A105 ASTM A266 GR.1, GR.2, GR.3, GR.4 ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2 ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70 |
| Klasse | 150#, 300#, 400 #, 600#, 900#, 1500# & 2500# |
| Größe | 1/2" NB BIS 24" NB. |
| Wandstärke | SCH.10, 20, 30, 40, 80, 120, 160, STD, XS, XXS. |
| Bilden | Aufsteckflansche – SORF, Vorschweißflansche – WNRF, Muffenschweißflansche – SWRF, Blindflansche – BLRF Überlappungsflansche, Schraubflansche, lange Vorschweißflansche, Reduzierflansche, Brillenflansche, Ringverbindungsflansche |
Standards/Typen und Druckklasse für Kohlenstoffstahlflansche:
| ASME/ANSI B 16.5 | Gewindeflansch, Ringverbindungsflansch, Blindflansch, Schweißhalsflansch, Aufsteckflansch, Blindflansch mit hoher Nabe, Muffenschweißflansch, Überlappungsflansch |
| DRUCKKLASSE | 150, 300, 400, 600, 900, 1500, 2500 |
| ASME/ANSI B 16.47 | Blindflansch [Serie A und B], Schweißhalsflansch |
| DRUCKKLASSE | 75, 150, 300, 400, 600, 900 |
| ASME/ANSI B 16.36 | Aufsteckflansch, Schweißhalsflansch, Gewindeflansch |
| DRUCKKLASSE | 300, 400, 600, 900, 1500, 2500 |
| DIN-FLANSCH | DIN 2527, 2566, 2573, 2576, 2641,2642, 2655, 2656, 2627, 2628, 2629, 2631, 2632, 2633, 2634, 2635, 2636, 2637,2638, 2673 |
| DRUCKKLASSE | PN 6 BIS PN 100 |
| BS 4504 SEC 3.1 | Schweißhalsflansch, Naben-Aufsteckflansch, Naben-Gewindeflansch, überlappter Rohrendflansch, Plattenflansch, loser Plattenflansch, lose Platte mit Vorschweißflansch, Blindflansch |
| DRUCKKLASSE | PN 2,5 BIS PN 40 |
| BS 4504[TEIL 1] | Plattenflansch, lose Platte mit angeschweißtem Plattenkragen, Blindflansch, Schweißhalsflansch, Naben-Slip-On-Nabengewinde |
| DRUCKKLASSE | PN 2,5 BIS PN 400 |
| BS 1560 BOSS | Blindflansch, Schraubflansch, Überlappungsflansch, Schweißhalsflansch, Muffenschweißflansch, Aufsteckflansch |
| DRUCKKLASSE | 150, 300, 400, 600, 900, 1500, 2500 |
| BS10 | Blindflansch, Schweißhalsflansch, Platten-Aufsteckflansch, Schraubflansch, Aufsteckflansch |
| TISCH | D, E, F, H |
Geschmiedete Flansche aus Kohlenstoffstahl
