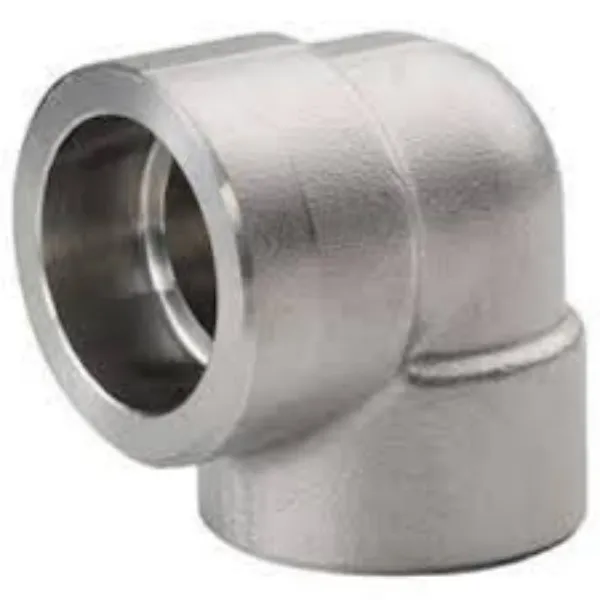

Muffenschweißbogen
Der geschmiedete Schweißmuffenbogen ASME B16.11 ist in den Winkeln 90 Grad und 45 Grad erhältlich und wird zum Verbinden des ASME-Rohrs mit Fittings oder Ventilen durch Kehlnahtschweißen verwendet. Aufgrund der geringen Größe ist das Gewicht gering. Und verfügt über vielfältige Merkmale wie Zuverlässigkeit, Haltbarkeit und Maßgenauigkeit. Es gibt 3 Druckstufen: Klasse 3000, 6000 und 9000.
Winkel der Klasse 3000: zur Verwendung mit Sch 80-Stahlrohren.
Winkel der Klasse 6000: passend zu Sch 160-Stahlrohr.
Winkel der Klasse 9000: zum Anschluss an Sch XXS-Stahlrohre
Muffenschweißfittings sind eine Familie von Hochdruck-Schmiedefittings, die nur in Verbindung mit ANSI-Rohren verwendet werden und im gleichen Größenbereich erhältlich sind.
Auch wenn es einige Ähnlichkeiten zwischen den Formen der beiden Schweißnähte gibt, wird die Muffenschweißung dennoch als etwas anderes betrachtet als eine Kehlnaht.
Spezifikation von Muffenschweißverbindungen ASME B16.11
| Form | Gerade und Reduzierstücke |
| Größenbereich | 1/8" - 4" / DN6 - DN100 |
| Druckbewertung | Klasse 3000lbs, 6000lbs, 9000lbs |
| Norm | ASME B16.11, BS3799 |
| Kohlenstoffstahl | ASTM A105 / A105N, ASTM A350 LF2/LF3, A694 F42 / 46 / 56 / 60 / 65 |
| Legierter Stahl | ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22 |
| Edelstahl | ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L |
Kennzeichnung und Inspektion von verzinkten Schweißmuffenbögen
Paket mit Muffenschweiß-Winkelverschraubungen
Verpacken Sie alle SW-Bögen in Kartons.
Kleben Sie das Etikett auf alle Kartons.
Kartons in Holzkiste legen.
Bringen Sie eine Versandmarkierung auf der Holzkiste an.
Abmessungen des Schweißmuffenbogens nach ASME B16.11
| DN | NPS (NPS) | B | G | C | |||||||
| 3000 | 6000 | 9000 | 3000 | 6000 | 9000 | ||||||
| Ave | min | Ave | min | Ave | min | ||||||
| 6 | 1/8 | 10.9 | 2.41 | 3.15 | - | 3.18 | 3.18 | 3.96 | 3.43 | - | - |
| 8 | 1/4 | 14.3 | 3.02 | 3.68 | - | 3.78 | 3.30 | 4.60 | 4.01 | - | - |
| 10 | 3/8 | 17.7 | 3.20 | 4.01 | - | 4.01 | 3.50 | 5.03 | 4.37 | - | - |
| 15 | 1/2 | 21.9 | 3.73 | 4.78 | 7.47 | 4.67 | 4.09 | 5.97 | 5.18 | 9.53 | 8.18 |
| 20 | 3/4 | 27.3 | 3.91 | 5.56 | 7.82 | 4.90 | 4.27 | 6.96 | 6.04 | 9.78 | 8.56 |
| 25 | 1 | 34.0 | 4.55 | 6.35 | 9.09 | 5.69 | 4.98 | 7.92 | 6.93 | 11.38 | 9.96 |
| 32 | 11/4 | 42.8 | 4.85 | 6.35 | 9.70 | 6.07 | 5.28 | 7.92 | 6.93 | 12.14 | 10.62 |
| 40 | 11/2 | 48.9 | 5.08 | 7.14 | 10.15 | 6.35 | 5.54 | 8.92 | 7.80 | 12.70 | 11.12 |
| 50 | 2 | 61.2 | 5.54 | 8.74 | 11.07 | 6.93 | 6.04 | 10.92 | 9.50 | 13.84 | 12.12 |
| 65 | 21/2 | 73.9 | 7.01 | - | - | 8.16 | 7.62 | - | - | - | - |
| 80 | 3 | 89.9 | 7.62 | - | - | 9.52 | 8.30 | - | - | - | - |
| 100 | 4 | 115.5 | 8.56 | - | - | 10.69 | 9.35 | - | - | - | - |
1) Die gleichmäßige Dicke um die Muffenbohrung darf den Durchschnittswert nicht unterschreiten, die Dicke in Teilbereichen kann min. eins.
2) Unter Berücksichtigung der Toleranz des Rohraußendurchmessers können die Durchmesser einiger Muffenbohrungen etwas größer sein als die in B16.11 angegebenen.
3) Wenn die Größen der Verbindungsrohre nicht den Angaben in diesem Katalog entsprechen, müssen die Größen der Verbindungsrohre in den Kaufspezifikationen angegeben werden.
4) Wenn die Fittings reduziert werden, müssen die Strukturgrößen mit denen der geraden Fittings übereinstimmen und das BJD muss entsprechend den entsprechenden Reduzierenden bearbeitet werden.
5) Die Verschraubung kann auch als gemischte Verbindung von SW und THRD hergestellt werden.
